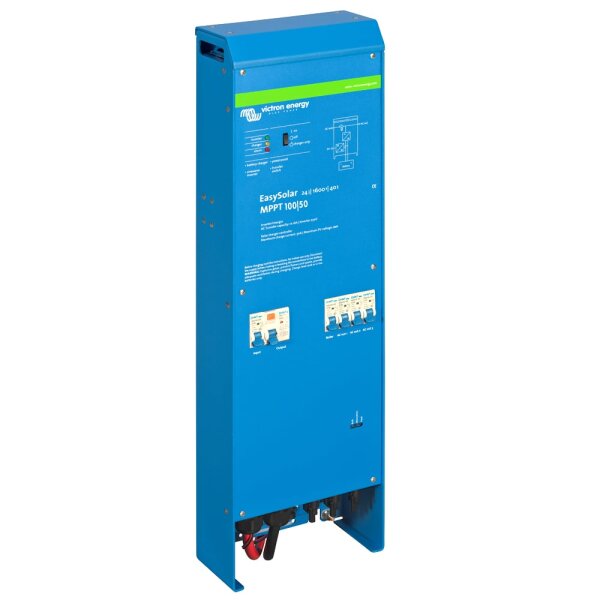

Der Victron Energy EasySolar (MPN CEP121621000) 12/1600/70-16 MPPT 100/50 ist eine High-End All-Inn-One Solarlösung welche gleich vier wichtige Komponenten eines guten Solar-Systems in sich vereint: Dazu zählen der MPPT Smart-Solar 100/50, die Wechselrichter/Batterieladegerät-Kombi Multiplus 12/1600/40 und um das ganze komfortabel nutzen zu können, eine AC-Stromverteilung mit Fehlerstromschutzschalter und zwei 16A Sicherungen + 10A Sicherungen für 4 separate Stromkreise. Die Installation des Victron EasySolar ist einfach und es ist nur wenig Verkabelung nötig, was die Installationskosten auf ein Minimum reduziert.
1. Komponenten des EasySolar 12/1600/70-16
1.1 Der Mppt Laderegler SmartSolar 100/50 50A 12V 24V
Der Victron MPPT 100/50 (MPN SCC020050200) gehört zur großen Familie der SmartSolar MPPT Laderegler und auch er bietet wie seine großen Geschwister bereits ultraschnelles Powertracking und kann dadurch den Ertrag Ihres Solar-Systems steigern. Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT- Regler den Energieertrag im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %. Darüber hinaus verfügt der 100/50 über einige weitere innovative Technologien wie den VE.Direct Kommunikationsport.
1.2 Der Multiplus 12/1600/70 Sinus-Wechselrichter + Batteriegerät
Der Multiplus C 12/1600/70 von Victron (MPN CMP121620000) ist eine Gerätekombination aus 12V 1300W Sinus Wechselrichter und Batterie-Ladegerät. Das fest integrierte Batterieladegerät leistet beachtliche 70A womit auch große Batterien schnell voll geladen werden können wenn Land-/Netzstrom zur Verfügung steht. Der im Multiplus verbaute 12V auf 230V Sinus Wechselrichter bringt eine beachtliche Dauerleistung von 1300W und bewältigt Spitzenströme von bis zu 3000W. Mit der hohen Qualität des AC Stroms müssen Sie bei der Auswahl der Geräte die betrieben werden sollen keinerlei Abstriche machen.
1.3 Der integrierte 16A Netz-Transferschalter
Der im Multiplus verbaute 16A Transferschalter sorgt für maximale Flexibilität. Der EasySolar 12/1600/70-16 ist für zahlreiche Anwendungen im Netz- und Offgrid Bereich einsetzbar aber auch für Wohnmobilbesitzer die Ihre Stromversorgung mit einem hochwertigen System umsetzen wollen. So ist er für USV Lösungen (unterbrechungsfrei Stromversorgung) genauso geeignet wie für netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht oder andere programmierbare Ereignisse stattgefunden haben.
1.4 Die integrierte Wechselstromverteilung
Die Wechselstromverteilung besteht aus einem Fehlerstromschutzschalter (30 mA/16 A) und vier AC- Ausgängen, die durch zwei 10 A und zwei 16 A Sicherungen abgesichert werden. Ein 16 A-Ausgang wird durch den AC-Eingang gesteuert: Er schaltet sich nur dann ein, wenn Wechselstrom zur Verfügung steht.
2. Der VE.Bus Kommunikationsport
Der VE.Bus Kommunikationsport ist überaus leistungsfähig und verbindet den Easy Solar mit zahlreichen weiteren Komponenten von Victron wie den Global Remote GSM für weltweite Fernbedienung oder den System Monitor Color Control GX mit Farbdisplay.
Daneben stehen für den VE.Bus zahlreiche kostenlose Software-Programme zur Einrichtung und Steuerung von VE.Bus Geräten zur Verfügung.
3. technische Merkmale im Überblick
- 1300W Dauerleistung und 3000W Spitzenleistung, für 12V Batteriespannung
- Gerätekombination aus Wechselrichter mit Transfer-Switch und 70A Batterieladegerät
- liefert reinste 230V Sinusspannung und eine saubere 50Hz Frequenz
- VE.Bus Kommunikationsport sorgt für umfangreiche Möglichkeiten der Vernetzung, Systemintegration, Konfiguration und Kontrolle
- PowerControl Funktion ermöglicht das Arbeiten mit begrenzter Generatorleistung so wie eingeschränktem Land- oder Netzstrom
- PowerAssist Funktion ermöglicht “Leistungssteigerung“ von Generatoren und Landanschlussunterstützung im Bedarfsfall
- als USV Lösung zur unterbrechungsfreien Stromversorgung einsetzbar
- für netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht oder andere programmierbare Ereignisse stattgefunden haben
- kompatibel mit zahlreichen Victron Steuer- und Anzeigepanels
- programmierbares Relais am Wechselrichter
- integrierter Batterie-Temperatur-Fühler am Wechselrichter für Temperaturausgleich des Batterieladers
- PV-Anschluss über Drei Phasen-Betrieb mit baugleichen MultiPlus Wechselrichtern möglich
- ultraschneller MPP-Tracker der neusten Generation sorgt für bestmöglichen Ertrag auch bei bedecktem Himmel
- automatische Erkennung der MPP Spannung bei Teilverschattung sorgt für eine weitere Ertragsverbesserung gegenüber "einfacher" MPPT Laderegler
- hoher Gesamtwirkungsgrad von 92%
- voll programmierbare Lade-Algorithmen die später manuell über einen Schalter am Gehäuse aktiviert und umgeschalten werden
- Nennladestrom 50A, 100V maximale PV-Leerlaufspannung
- 700W maximale PV Leistung bei 12V
- integrierter Schutz vor Batterieverpolung
- mehrstufiger und adaptiver Lade-Algorithmus
- integrierter Temperatursensor gleicht Erhaltungs- und Konstantladespannung nach Temperatur aus
- komplette AC-Distribution mit 2 16A Sicherungen, 2x 10A Sicherung und einen Fehlerstromschutzschalter machen den EasySolar sehr sicher
- geeignet für alle gängigen Batterie-Typen und Lithium Batterien
- Tag/Nacht-Zeitsteuerung und Licht-Dimmer Funktionen
Lieferumfang
1x Victron Energy EasySolar (CEP121621000) 12/1600/70-16 MPPT 100/50
1x Bedienungsanleitung ( Deutsch, English, Spanisch, Französisch, Niederländisch )
