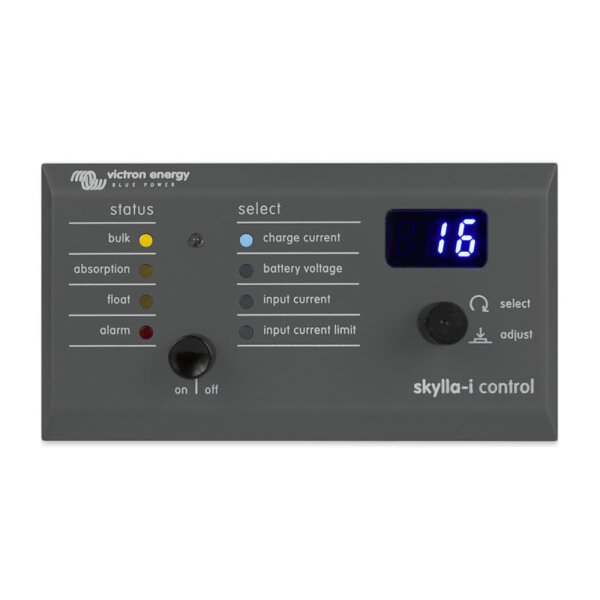

Das Skylla-i Control GX Remote Panel Victron Energy (MPN REC000300000R) ist ein Bedienpanel, mit dem sich der Ladestrom eines Skylla-i Batterieladegeräts einstellen lässt. Die zweite Hauptfunktion des Panels ist die Anzeige des Systemstatus.
Das Skylla-i Paneel ist ein Fernbedienpaneel, dass zum Betrieb mit allen Skylla-i Ladegerät- Modellen entworfen wurde. Das Skylla-i Ladegerät nutzt den VE.CAN Bus. Das Anschließen des Skylla-i Paneels an Ihr Skylla-i Ladegerät ist recht einfach. Verbinden Sie die beiden Geräte mit einem normalen UTP (Unshielded Twisted Pair) -Kabel (Kabel mit ungeschirmten Paaren) mit zwei RJ45 Steckern. Überprüfen Sie, ob die beiden RJ45 Bus- Abschlussstecker an beiden Enden vorhanden sind. Das Skylla-i-Paneel wird komplett mit beiden RJ45 Bus-Abschlusswiderständen geliefert. Sowohl das Skylla-i Ladegerät, als auch das Paneel verfügen über zwei RJ45 Buchsen, die intern verbunden sind. Sie können das Kabel an jeder der Buchsen anschließen.
Funktionen des Skylla-i Control GX
steuerbare Parameter des Skylla-i Control GX
Während des normalen Ladebetriebs kann man mithilfe des Drehknopfes zyklisch durch folgende Parameter schalten:
- Charge current (Ladestrom)
- Battery voltage (Batteriespannung)
- Input Current (Eingangsstrom)
- Input Current Limit (Eingangsstrombegrenzung)
Die Leds auf dem Bedienpanel haben verschiedene Funktionen. Was die Blinkreinfolgen zu bedeuten haben, können Sie der deutschsprachigen Bedienungsanleitung entnehmen.
Ein- und Ausschalten des Skylla-i Ladegeräts
Das Skylla-i-Ladegerät wird durch ein kurzes drücken des Ein-/Aus-Knopfes ein- bzw. ausgeschaltet. Man beachte, dass der Hauptstromschalter am Ladegerät vorherrschend ist. Ist dieser am Ladegerät ausgeschaltet, lässt sich dieses nicht mehr durch das Paneel einschalten.
Einstellung der Eingangsstrombegrenzung des Ladegerätes
Die Eingangsstrombegrenzung lässt sich durch drücken und loslassen des Drehknopfes verändern. Es wird dann automatisch die Eingangsstrombegrenzung ausgewählt, sofern diese noch nicht aktiviert war. Als nächstes erscheint auf dem Bildschirm die aktuelle Eingangsstrombegrenzung. Sie blinkt. Durch Drehen des Drehknopfes kann der Wert der Eingangsstrombegrenzung verändert werden. Zur Bestätigung des neuen Wertes warten Sie entweder einige Sekunden lang oder betätigen Sie kurz den Drehknopf.
Lieferumfang:
1x Victron Energy REC000300000R Skylla-i Control GX Remote Panel
1x Installationsanleitung
